市政积水监测管理系统

      近年来随着各地城市化进程的加快,各地均出现了大量的隧道及下穿人行道。这些道路由于地势较低(大部分位于地下)。极易产生积水。

      系统主要是对传统排水系统的功能扩充,通过智能化改造,可实现远程水泵控制、水位水泵控制、蓄水池水位监测报警、外河水位监测报警、水泵工作状态检测报警(高水位时水泵是否工作,低水位时是否停止,是否超负荷,是否超时…)、路面积水检测报警(分为积水及严重积水,检测到后现场LED屏显示警告文字,音箱循环播放告警语音)、及配套路灯工作状态检测…等功能。

      采用嵌入式架构设计,方便功能扩展。并可接入通用指挥平台。

      应用场景:下穿道路积水检测报警、市政排水设备运行监测及智能化控制。



系统结构图



系统特点

      1、 采用嵌入式主机,内嵌WEB控制页面,功能升级方便。即可单机使用也可接入平台统一管理。

      2、 双路控制系统,平时由液位开关控制水泵,主机监测水泵工作状况(到达指定水位水泵是否开机,低水位是否正常关机,水泵是否超时工作…),发现异常后及时告警。发现水泵控制异常后可由主机自动接管水泵控制。

      3、 多种PLC支持,系统可支持国产、西门子、三菱等各个品牌的多种PLC型号,并可通过整合协议支持市面其它PLC。

      4、 实时水位监测,系统支持电子水尺及声波、激光、沉浸式多种液位检测设备,并可通过整合协议添加市面水位检测设备。

      5、 实时检测水泵的工作状态并显示(人工开启也可被检测),同时检测水泵的工作电压、电流、功率等参数。

      6、 多系统,多模块控制模式。以应对不同管理层需求。
            一、维护人员可通过内嵌WEB页面操作及维护。

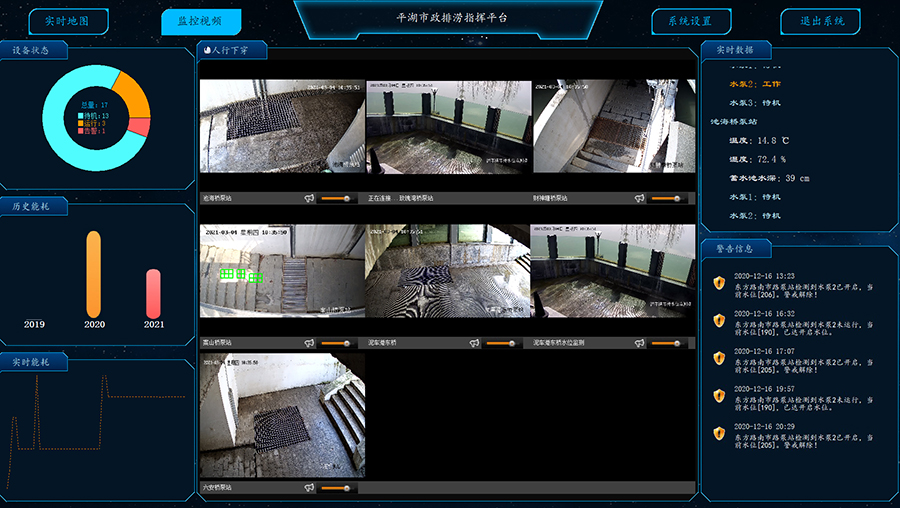

            二、泵房管理员通过,灌溉排涝系统模块与视频联动进行操作或查阅设备状态、参数、实时视频。
            三、手机微信平台作为补充操作方式。
            四、指挥人员通过智慧监测平台,对所有设备运行状态、水位、视频进行实时的监管。

      7、 系统完全自主研发,支持功能升级及定制。

软件功能

      水泵控制:手动、远程、手机、水位、定时等种方式控制水泵。
      水位检测:检测内河、外河、蓄水池水位,水位异常时及时告警。
      温湿度检测:检测泵房内的温度,湿度。
      水泵参数检测:实时检测水泵的工作电压、电流、功率。并以此判断水泵工作状态。
      水泵状态监测:实时监测水泵的工作状态,并在发生异常情况时及时告警。
            水位超高,水泵未开机。
            水位超低,水泵未停机。
            水泵超长时间运行。
            水泵功率异常,过高(缠绕),过低(空转)。
      路面积水检测:检测路面积水情况,系统分两段报警,发现积水,严重积水。并可与LED屏、音箱、闸机进行联动。
      路灯故障检测:检测路灯工作电流,发现异常时及时告警。
      门禁系统:给泵房增加门禁,以方便用户进出。
      实频监控:实时监视泵房、河道、进/出水口状况。

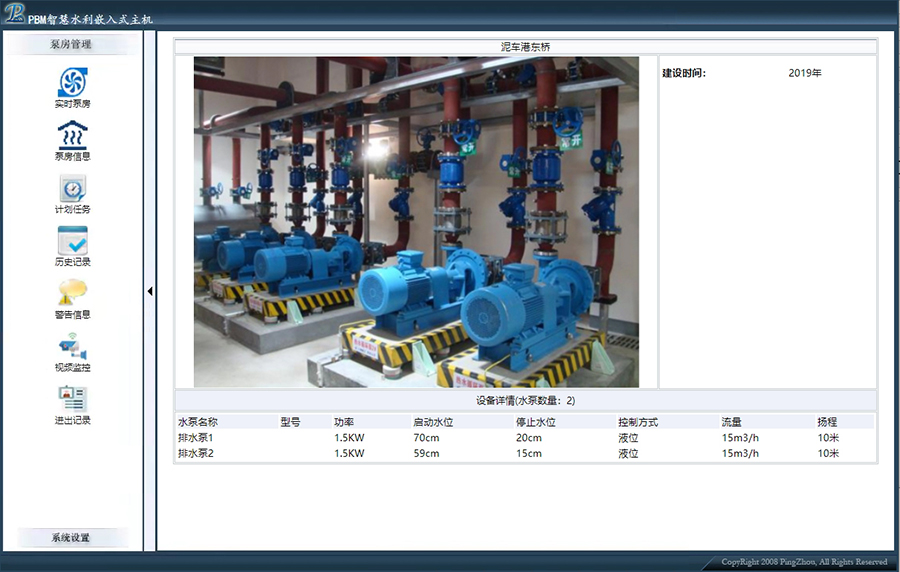

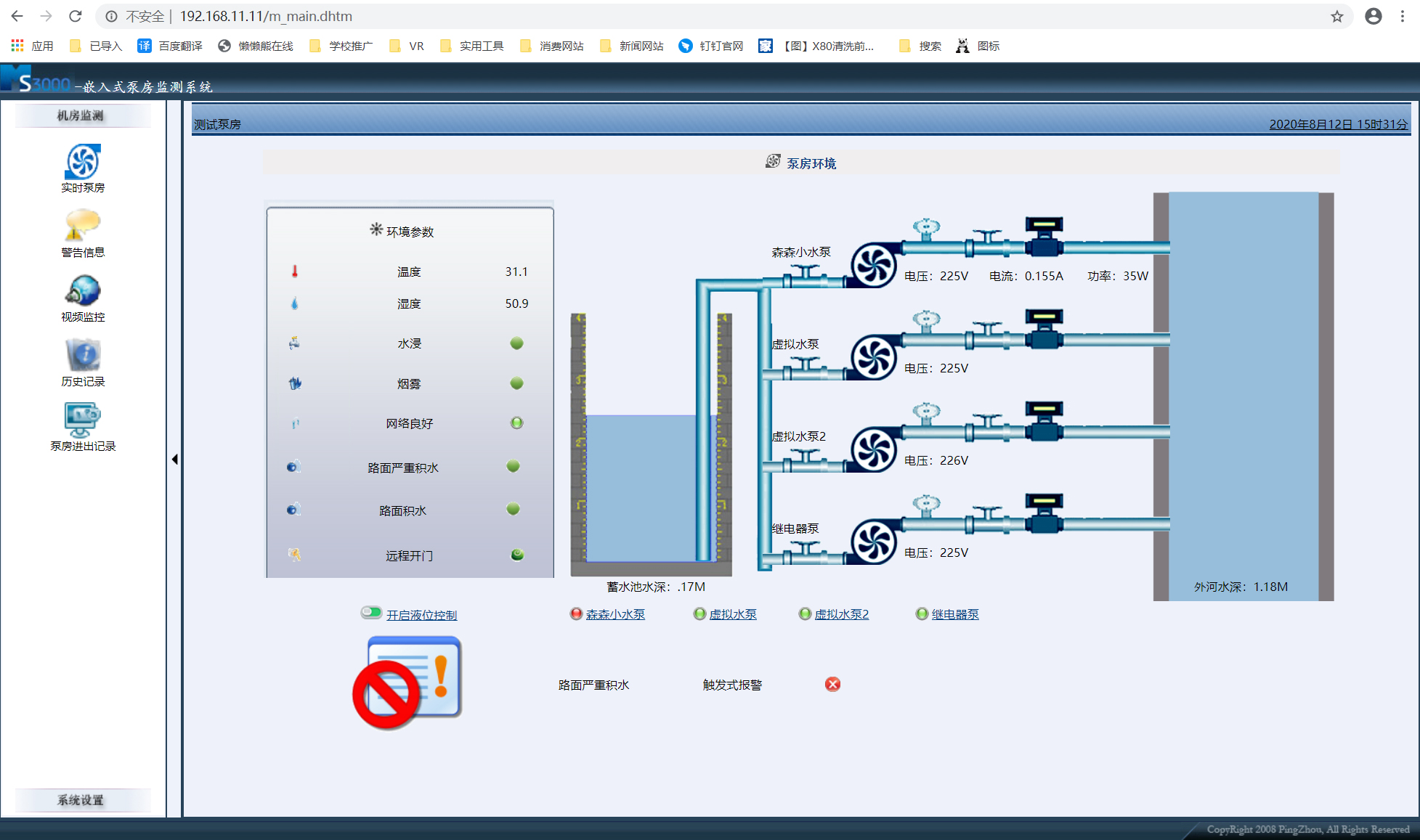

主机内嵌WEB页面

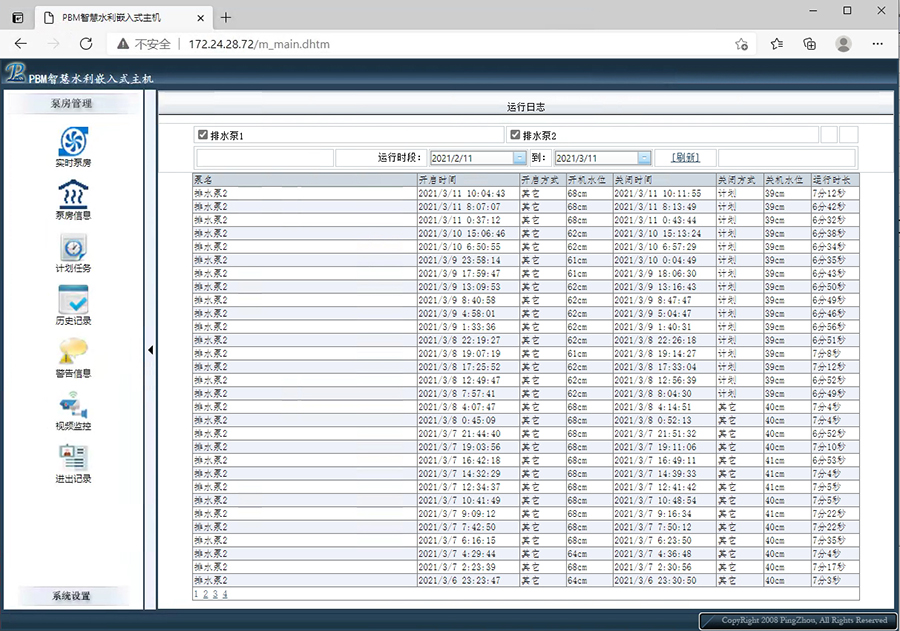

      控制主机内嵌有WEB操控页面,可直接登陆主机进行参数查阅、水泵控制、任务定制、记录查询、运行参数设置等所有系统功能。即可单机独立运行,也可联网工作。

  •

    手机微信平台

          利用微信开放平台建设的一个集手机告警、监视、控制于一体的远程控制系统。

  •

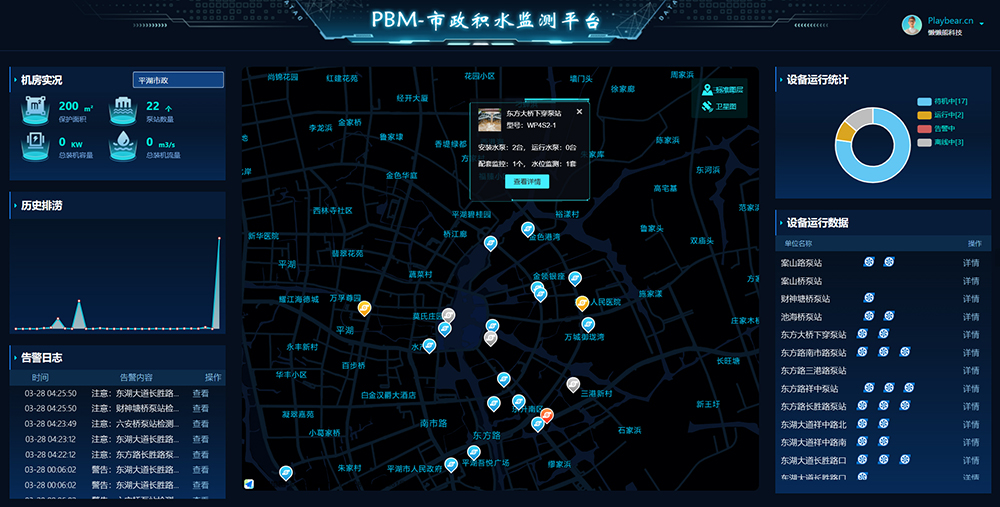

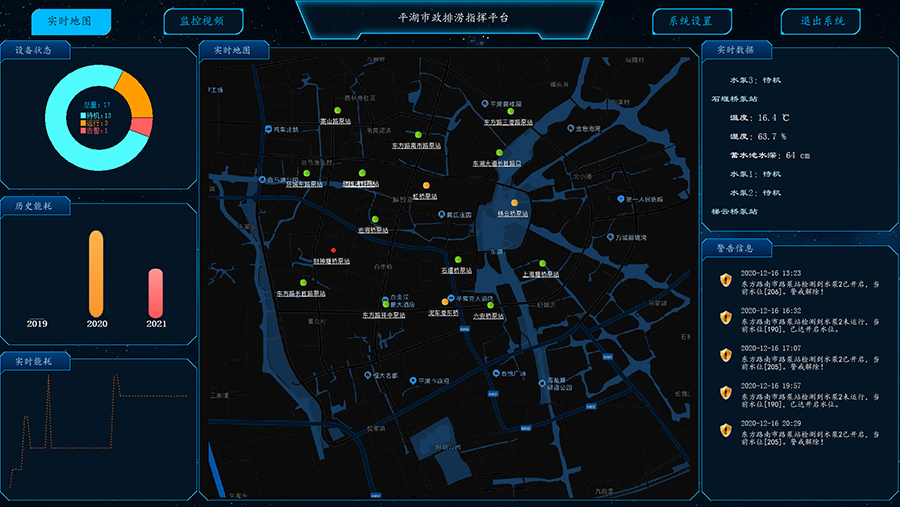

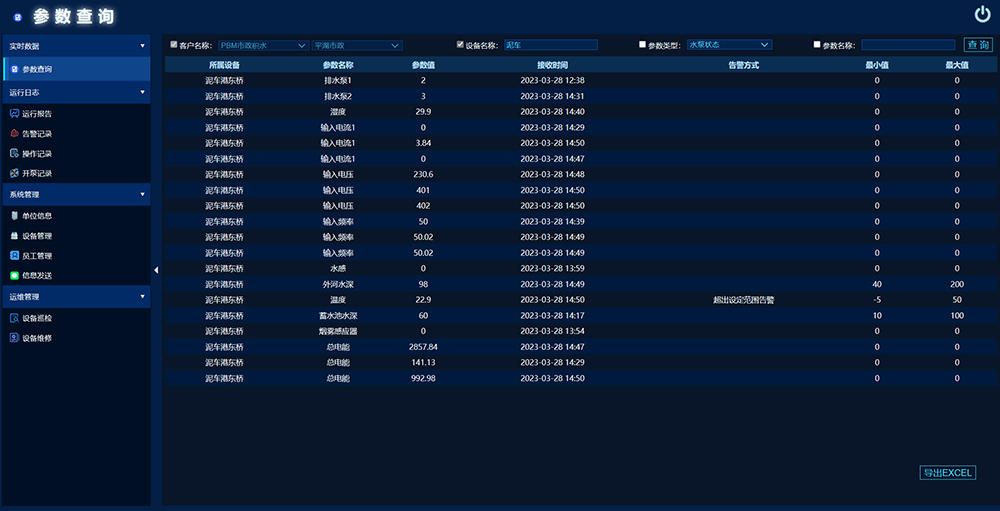

    智慧监测平台

          依托专业的大数据分析平台和强大信息采集能力,通过智能处理技术建立起一个基于海量数据的监测平台和服务平台,利用丰富的数据资源,为管理人员的指挥调度及分析研判提供数据支撑。

  •

    其它功能
