PBM城市水情监测管理平台
系统功能简介视频
近年来随着城市化进程的加快，各地均出现了大量的隧道、下穿人行道、立交桥下及部分老旧小区低洼路段。这些地方由于地势较低极易产生积水。
PBM积水监测平台，采用物联网技术，于低洼路段、河道、水库安装积水监测设备并自动采集水位信息。同时通过5G或专线网络将数据上传到云平台。由云平台进行数据计算后，将其绘制成实时GIS水情图。并与监控结合联动，使城市管理人员第一时间掌握城市水情实况。
传统的市政排水系统多采用液位或浮球开关的控制水泵工作。其优势是结构简单，成本低廉。缺点是无监测，管理功能。在排水系统出现问题后，往往是在路面产生积水后，收到市民投诉管理人员才收到消息。管理上严重置后。
PBM积水监测平台通过对传统排水系统的智能化改造，可实现远程水泵控制、手机控制、水位水泵控制、蓄水池水位监测报警、外河水位监测报警、水泵工作状态检测报警（高水位时水泵是否工作，低水位时是否停止，是否超负荷，是否超时…）、路面积水检测报警（现场LED屏显示警告文字，音箱循环播报）
应用场景
城市应急指挥、水情监测、水库管理、河道管理、道路积水检测报警、市政排水设备运行监测及智能化控制。
系统结构图
系统特点
1、 采用嵌入式主机，内嵌WEB控制页面，功能升级方便。即可单机使用也可接入平台统一管理。
2、 双路控制系统，平时由液位开关控制水泵，主机监测水泵工作状况（到达指定水位水泵是否开机，低水位是否正常关机，水泵是否超时工作…），发现异常后及时告警。发现水泵控制异常后可由主机自动接管水泵控制。
3、 多种PLC支持，系统可支持国产、西门子、三菱等各个品牌的多种PLC型号，并可通过整合协议支持市面其它PLC。
4、 实时水位监测，系统支持电子水尺及声波、激光、沉浸式多种液位检测设备，并可通过整合协议添加市面水位检测设备。
5、 实时检测水泵的工作状态并显示（人工开启也可被检测），同时检测水泵的工作电压、电流、功率等参数。
6、 多系统，多模块控制模式。以应对不同管理层需求。
一、维护人员可通过内嵌WEB页面操作及维护。
二、泵房管理员通过，灌溉排涝系统模块与视频联动进行操作或查阅设备状态、参数、实时视频。
三、手机微信平台作为补充操作方式。
四、指挥人员通过智慧监测平台，对所有设备运行状态、水位、视频进行实时的监管。
7、 系统完全自主研发，支持功能升级及定制。
系统功能
水泵控制：手动、远程、手机、水位、定时等种方式控制水泵。
水位检测：检测内河、外河、蓄水池水位，水位异常时及时告警。
温湿度检测：检测泵房内的温度，湿度。
水泵参数检测：实时检测水泵的工作电压、电流、功率。并以此判断水泵工作状态。
水泵状态监测：实时监测水泵的工作状态，并在发生异常情况时及时告警。
水位超高，水泵未开机。
水位超低，水泵未停机。
水泵超长时间运行。
水泵功率异常，过高（缠绕），过低（空转）。
路面积水检测：检测路面积水情况，系统分两段报警，发现积水，严重积水。并可与LED屏、音箱、闸机进行联动。
路灯故障检测：检测路灯工作电流，发现异常时及时告警。
门禁系统：给泵房增加门禁，以方便用户进出。
实频监控：实时监视泵房、河道、进/出水口状况。
PBM云平台
平台将分布在各地方的PBM物联网设备的数据集中收集于云端数据平台。并对数据处理后，实时绘制成GIS水情图反馈给用户，使用户随时随地可以掌握水情及排水设备运行情况，同时支持云端对控制设备。
系统支持WEB（网页登陆）方式，及手机微信公众号平台方式进行操作。
同时系统开放第三方接口，支持第三方平台的从PBM云平台中获取设备各项运行参数。使得各个智慧平台间轻松实现数据交互。

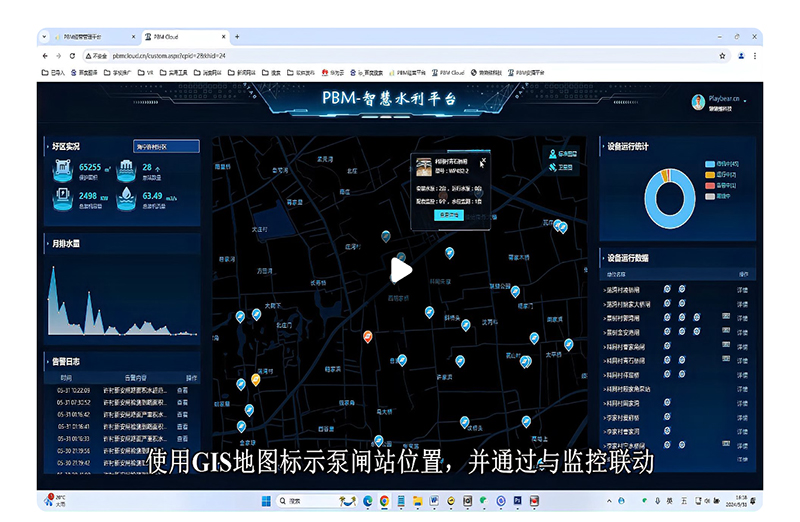

系统在GIS地图上实景绘制河道、水库及其它积水路段信息，并以颜色区分当前水位实况。
灰色：水位过低。
蓝色：水位正常。
红色：水位过高
城市排水泵房以提示球形式展示
蓝色：表示泵房设备待机中。
黄色：表示水泵正在工作中
红色：表示泵房设备异常告警。
灰色：表示泵房设备离线。
对于除河道、水库外其它易积水区域，平时GIS图中并不进行标示，当该区域产生积水时，以红色标示。
平台采用模块化设计，左侧为各功能模块实时数据图标，右侧为告警信息列表。
PBM云平台支持多种第三方平台数据对接。通过各种视频平台获取摄像机实时画面。整合并入平台通过监控实时画面与现场及控制系统进行联动。
卫星遥感
平台可与遥感卫星结合，采集在轨遥感卫星为数据源，基于自主的水体识别软件，可快速、准确的标绘出水体范围，形成水域面积矢量成果。进一步可根据用户需求，结合基础地理/地形信息，为灾害预警、淹没分析、地物分类、变化检测进行深度分析，辅助应急救援和灾后重建。

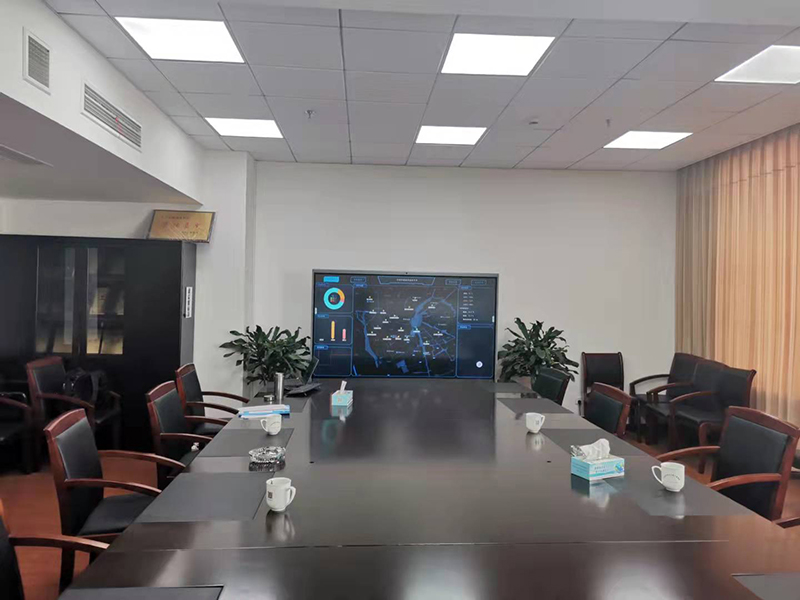

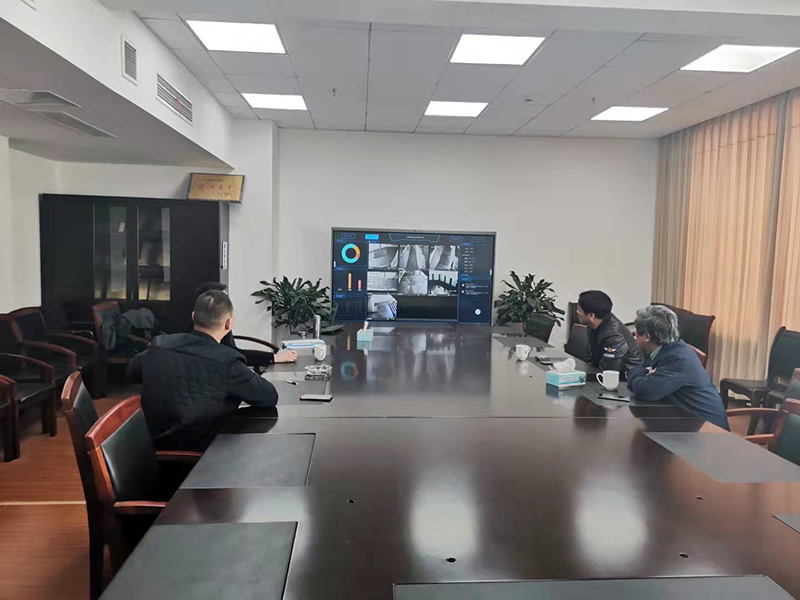

智慧监测平台（内网）
依托专业的大数据分析平台和强大信息采集能力，通过智能处理技术建立起一个基于海量数据的监测平台和服务平台，利用丰富的数据资源，为管理人员的指挥调度及分析研判提供数据支撑。此功能主要应用于局域网，针对部分网络安全性要求极高的客户，可脱开internet单独使用。

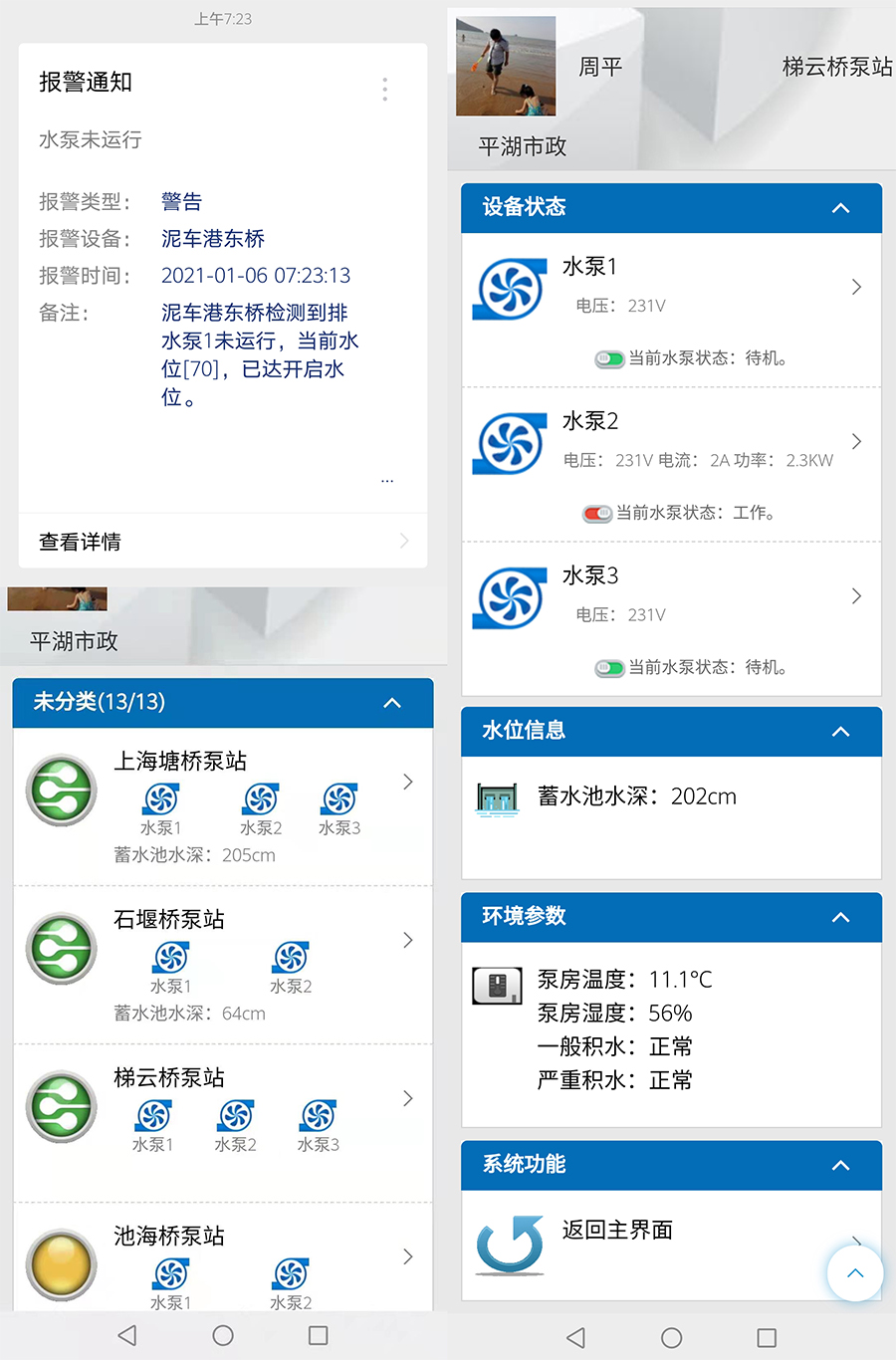

手机微信平台
利用微信开放平台建设的一个集手机告警、监视、控制于一体的远程控制系统。
 |
手机操作演示 |
